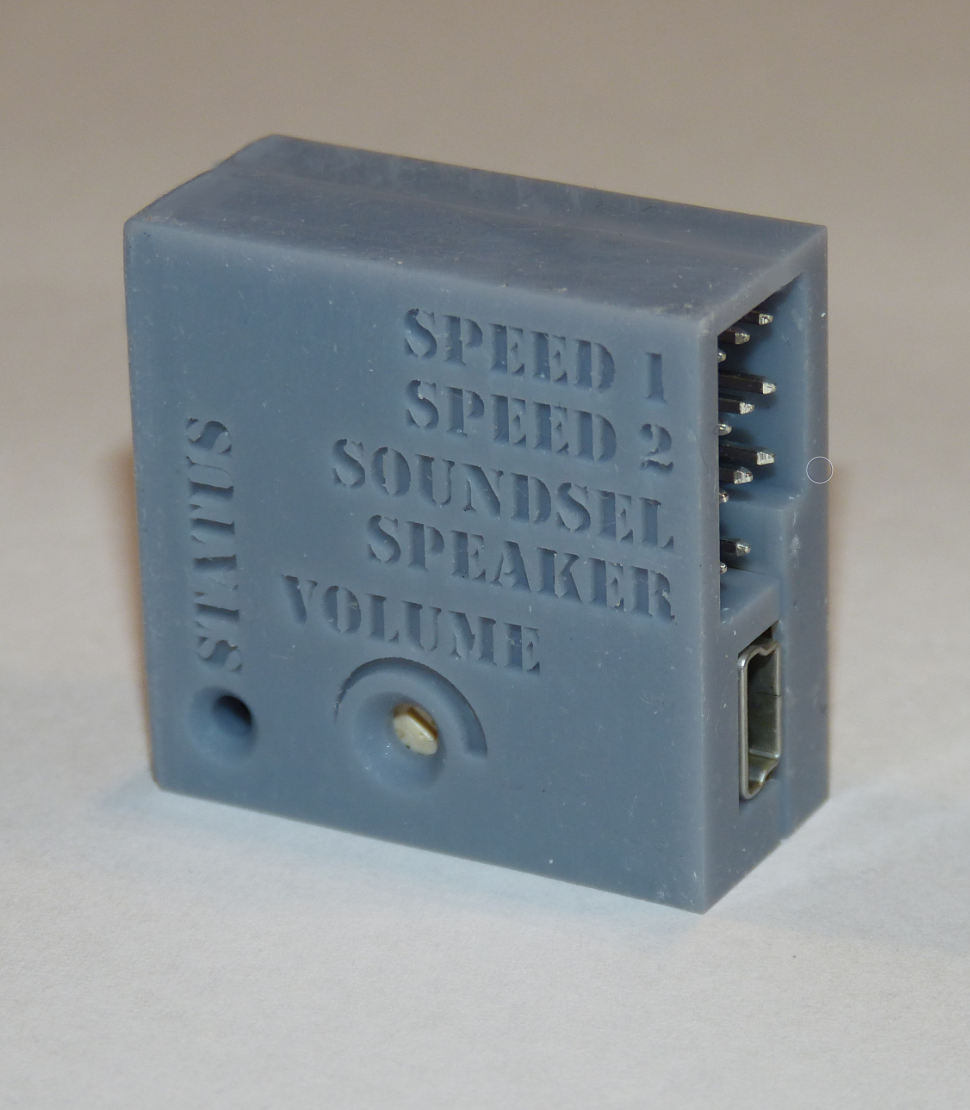

Soundmodul SM-10
Soundmodul für kleine Modelle
Kurzbeschreibung
Das SM-10 bietet Platz für bis zu 94 Sekunden Sound. Gleichzeitig zum Motorsound kann ein Zusatzsound ausgegeben werden.
Der Motorsound kann über einen Gas-Impuls über bis zu zwei Gas-Eingänge vom Empfänger gestartet werden oder auch über den „Soundselect“-Eingang bedient werden.
Die Zusatzsounds können über einen "Soundselect"-Eingang vom Empfänger ausgelöst werden.
Es wird empfohlen, die Gas-Eingänge mit einem Y-Kabel am Empfänger anzuschließen (im Lieferumfang enthalten), so daß der (jeweils) andere Anschluß mit dem Fahrtregler verbunden werden kann.
Dieses Soundmodul besitzt einen Lautsprecherausgang.
Die Ausgangsleistung des integrierter Verstärker liefert 3W und bietet eine brillante Soundwiedergabe, welche mit einem Lautstärkeregler eingestellt werden.
Mit einer Mini-USB-Verbindung kann das Soundmodul an einem PC/Laptop angeschlossen und mit der zur Verfügung gestellten Windows-Oberfläche (kostenloser Download) konfiguriert und programmiert werden.
Es können sämtliche *.wav Sounds verwendet werden. Eine Umwandlung in ein bestimmtes Format ist nicht notwendig. Alle Sounds und Einstellungen können gespeichert werden, um in anderen Modellen genutzt werden zu können.
Eine Status-LED zeigt den aktuellen Betriebszustand an (betriebsbereit, mögliche Fehler, mit PC verbunden).
Detailierte Informationen können in der Bedienungsanleitung nachgelesen werden.
Als Ergänzung zur Bedienungsanleitung haben wir ein Video erstellt, in dem die Konfiguration und Möglichkeiten gezeigt werden. zum Video
Bedienungsanleitung / Installationshilfe Anschluss Schritt für Schritt [download]
Technische Daten SM-10:
Betriebsspannung: 5V (aus Empfänger)
Ausgangsleistung: 3W (Musik) / 1,5W (RMS)
Lautsprecherimpedanz: 1 x min. 4 Ohm
Schaltausgänge: nicht vorhanden
Servoausgang: nicht vorhanden
Abmessungen: nur 30x30x13mm
Preis: 54,00 €
incl Anschlußkabel
zzgl. 5,95€ Verpackung und Versand in Deutschland, abweichende Versandkosten in andere Länder
|
|

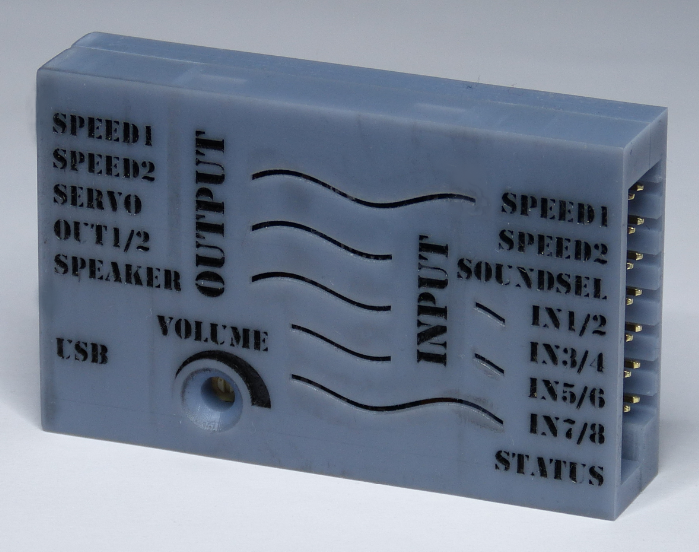

Soundmodul SM-15
Soundmodul für kleine Modelle
Kurzbeschreibung
Das SM-15 bietet Platz für bis zu 142 Sekunden Sound. Gleichzeitig zum Motorsound kann ein Zusatzsound ausgegeben werden.
Der Motorsound kann wahlweise über bis zu zwei Gas-Eingänge vom Empfänger, über einen Gas-Impuls und/oder über ein Steuersignal gestartet werden.
Die Zusatzsounds können über die separaten Steuereingänge oder über einen "Soundselect"-Eingang vom Empfänger ausgelöst werden.
Die beiden Gas-Eingänge werden am Ausgang wieder herausgeführt, so daß bei der Verkabelung im Modell keine Y-Kabel benötigt werden.
Ein frei konfigurierbarer Servoausgang ist vorhanden, bei dem Bewegungsabläufe einstellbar sind.
Zwei programmierbare Schaltausgänge, welche die Verbraucher an Minus schalten, können eingestellt werden. Hiermit können zum Beispiel Lichtsignal bedient werden.
Die Ausgangsleistung des integrierter Verstärker liefert 3W und bietet eine brillante Soundwiedergabe, welche mit einem Lautstärkeregler eingestellt werden.
Mit einer Mini-USB-Verbindung kann das Soundmodul an einem PC/Laptop angeschlossen und mit der zur Verfügung gestellten Windows-Oberfläche (kostenloser Download) konfiguriert und programmiert werden.
Es können sämtliche *.wav Sounds verwendet werden. Eine Umwandlung in ein bestimmtes Format ist nicht notwendig. Alle Sounds und Einstellungen können gespeichert werden, um in anderen Modellen genutzt werden zu können.
Eine Status-LED zeigt den aktuellen Betriebszustand an (betriebsbereit, mögliche Fehler, mit PC verbunden).
Detailierte Informationen können in der Bedienungsanleitung nachgelesen werden.
Als Ergänzung zur Bedienungsanleitung haben wir ein Video erstellt, in dem die Konfiguration und Möglichkeiten gezeigt werden. zum Video
Bediengungsanleitung / Installationshilfe Anschluss Schritt für Schritt [download]
Technische Daten SM-15:
Betriebsspannung: 5 .. 8,2V (aus Empfänger)
Ausgangsleistung: 3W (Musik) / 1,5W (RMS)
Lautsprecherimpedanz: 1 x min. 4 Ohm
Schaltausgänge: 2 x, programmierbar, Minus schaltend, max. 24V und 2A
Servoausgang: 1 x, programmierbar
Abmessungen: nur 57x35x12mm
Preis: 79,00 €
incl. Anschußkabel
zzgl. 5,95€ Verpackung und Versand in Deutschland, abweichende Versandkosten in andere Länder
|
|

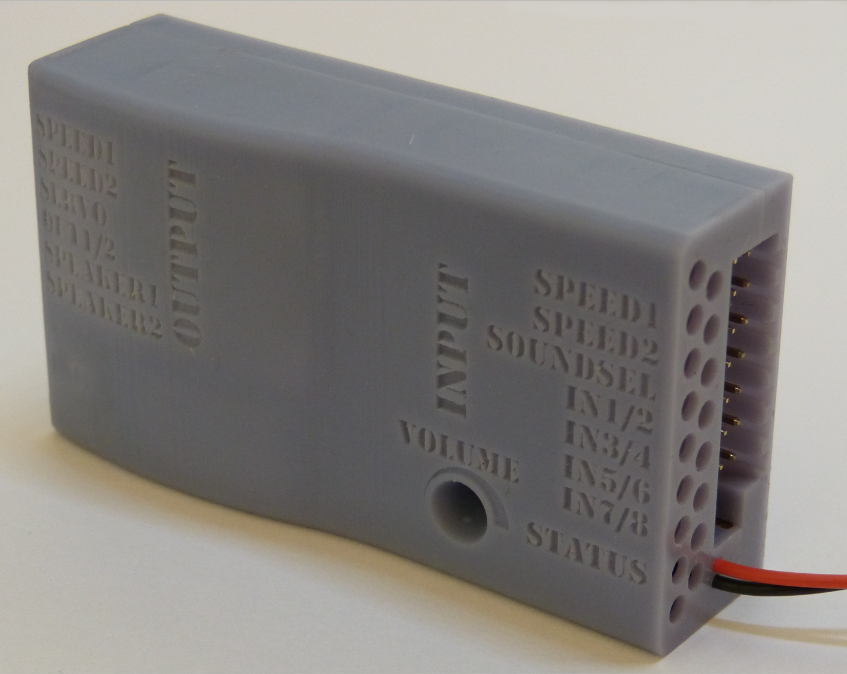

Soundmodul SM-40
Soundmodul für mittelgroße Modelle
Kurzbeschreibung
Das SM-40 bietet Platz für bis zu 142 Sekunden Sound. Gleichzeitig zum Motorsound kann ein Zusatzsound ausgegeben werden.
Der Motorsound kann wahlweise über bis zu zwei Gas-Eingänge vom Empfänger, über einen Gas-Impuls und/oder über ein Steuersignal gestartet werden.
Die Zusatzsounds können über die separaten Steuereingänge oder über einen "Soundselect"-Eingang vom Empfänger ausgelöst werden.
Die beiden Gas-Eingänge werden am Ausgang wieder herausgeführt, so daß bei der Verkabelung im Modell keine Y-Kabel benötigt werden.
Ein frei konfigurierbarer Servoausgang ist vorhanden, bei dem Bewegungsabläufe einstellbar sind.
Zwei programmierbare Schaltausgänge, welche die Verbraucher an Minus schalten. Hiermit können zum Beispiel Lichtsignal bedient werden.
Die Ausgangsleistung des integrierter Verstärker liefert 8W und bietet eine brillante Soundwiedergabe, welche mit einem Lautstärkeregler eingestellt werden.
An das SM-40 können wahlweise bis zu zwei getrennte Lautsprecher angeschlossen werden.
Mit einer Mini-USB-Verbindung kann das Soundmodul an einem PC/Laptop angeschlossen und mit der zur Verfügung gestellten Windows-Oberfläche (kostenloser Download) konfiguriert und programmiert werden.
Es können sämtliche *.wav Sounds verwendet werden. Eine Umwandlung in ein bestimmtes Format ist nicht notwendig. Alle Sounds und Einstellungen können gespeichert werden, um in anderen Modellen genutzt werden zu können.
Eine Status-LED zeigt den aktuellen Betriebszustand an (betriebsbereit, mögliche Fehler, mit PC verbunden).
Detailierte Informationen können in der Bedienungsanleitung nachgelesen werden.
Bedienungsanleitung / Installationshilfe Anschluss Schritt für Schritt [download]
Technische Daten SM-40:
Betriebsspannung Soundmodul: 5 .. 8,2V (aus Empfänger)
Betriebsspannung Verstärker: 12 .. 24V (separate Versorgung)
Ausgangsleistung: 8W (Musik) / 4W (RMS) (umschaltbar auf 2 Ausgänge)
Lautsprecherimpedanz: 2 x min. 4 Ohm
Schaltausgänge: 2 x, programmierbar, Minus schaltend, max. 24V und 2A
Servoausgang: 1 x, programmierbar
Abmessungen: nur 77x43x23mm
Preis: 119,00 €
incl. Anschlußkabel
zzgl. 5,95€ Verpackung und Versand in Deutschland, abweichende Versandkosten in andere Länder
|
|

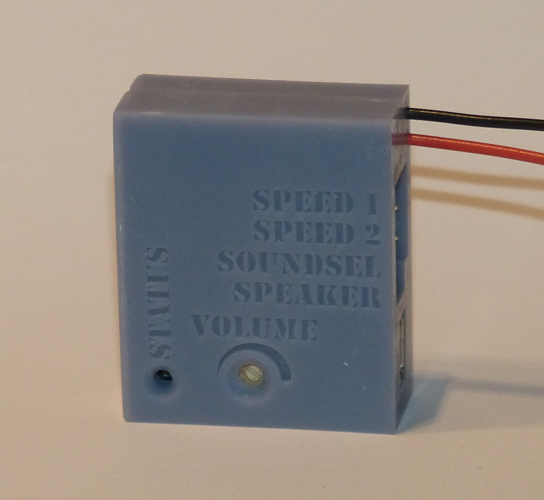

Soundmodul SM-50
Soundmodul für mittelgroße Modelle
Kurzbeschreibung
Das SM-50 bietet Platz für bis zu 94 Sekunden Sound. Gleichzeitig zum Motorsound kann ein Zusatzsound ausgegeben werden.
Der Motorsound kann über einen Gas-Impuls über bis zu zwei Gas-Eingänge vom Empfänger gestartet werden.
Die Zusatzsounds können über einen "Soundselect"-Eingang vom Empfänger ausgelöst werden.
Es wird empfohlen, die Gas-Eingänge mit einem Y-Kabel am Empfänger anzuschließen, so daß der (jeweils) andere Anschluß mit dem Fahrtregler verbunden werden kann.
Dieses Soundmodul besitzt einen Lautsprecherausgang.
Die Ausgangsleistung des integrierter Verstärker liefert 5/8W und bietet eine brillante Soundwiedergabe, welche mit einem Lautstärkeregler eingestellt werden.
Mit einer Mini-USB-Verbindung kann das Soundmodul an einem PC/Laptop angeschlossen und mit der zur Verfügung gestellten Windows-Oberfläche (kostenloser Download) konfiguriert und programmiert werden.
Es können sämtliche *.wav Sounds verwendet werden. Eine Umwandlung in ein bestimmtes Format ist nicht notwendig. Alle Sounds und Einstellungen können gespeichert werden, um in anderen Modellen genutzt werden zu können.
Eine Status-LED zeigt den aktuellen Betriebszustand an (betriebsbereit, mögliche Fehler, mit PC verbunden).
Detailierte Informationen können in der Bedienungsanleitung nachgelesen werden.
Als Ergänzung zur Bedienungsanleitung haben wir ein Video erstellt, in dem die Konfiguration und Möglichkeiten gezeigt werden. zum Video
Bediengungsanleitung / Installationshilfe Anschluss Schritt für Schritt [download]
Technische Daten SM-50:
Betriebsspannung Soundmodul: 5V (aus Empfänger)
Betriebsspannung Verstärker: 7,4 .. 12,6V (separate Versorgung, Fahr-Akku (z.B. 2S, 3S LiPo) )
Ausgangsleistung bei 8V: 5W (Musik) / 2W (RMS) (8V, 2S LiPo)
Ausgangsleistung bei 12V: 8W (Musik) / 2,5W (RMS) (12V, 3S LiPo)
Lautsprecherimpedanz: 1 x min. 4 Ohm
Schaltausgänge: nicht vorhanden
Servoausgang: nicht vorhanden
Abmessungen: nur 30x35x13mm
Preis: 65,00 €
incl. Anschlußkabel
zzgl. 5,95€ Verpackung und Versand in Deutschland, abweichende Versandkosten in andere Länder
|
|

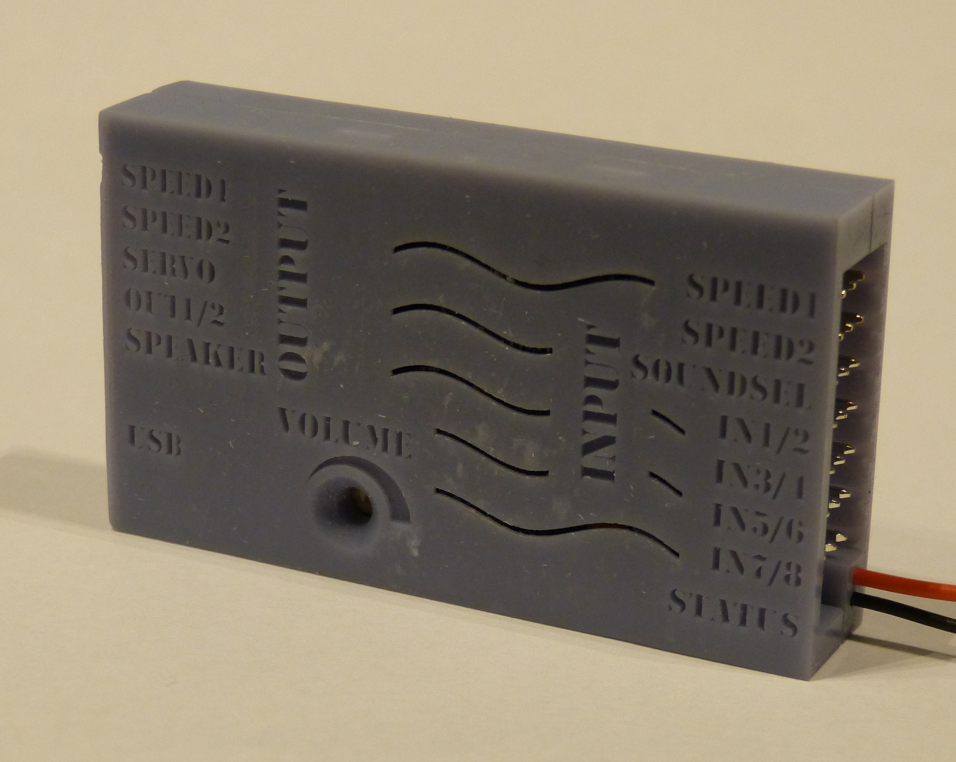

Soundmodul SM-55
Soundmodul für mittelgroße Modelle
Kurzbeschreibung
Das SM-55 bietet Platz für bis zu 142 Sekunden Sound. Gleichzeitig zum Motorsound kann ein Zusatzsound ausgegeben werden.
Der Motorsound kann wahlweise über bis zu zwei Gas-Eingänge vom Empfänger, über einen Gas-Impuls und/oder über ein Steuersignal gestartet werden.
Die Zusatzsounds können über die separaten Steuereingänge oder über einen "Soundselect"-Eingang vom Empfänger ausgelöst werden.
Die beiden Gas-Eingänge werden am Ausgang wieder herausgeführt, so daß bei der Verkabelung im Modell keine Y-Kabel benötigt werden.
Ein frei konfigurierbarer Servoausgang ist vorhanden, bei dem Bewegungsabläufe einstellbar sind.
Zwei programmierbare Schaltausgänge, welche die Verbraucher an Minus schalten. Hiermit können zum Beispiel Lichtsignal bedient werden.
Dieses Soundmodul besitzt einen Lautsprecherausgang.
Die Ausgangsleistung des integrierter Verstärker liefert 5/8W und bietet eine brillante Soundwiedergabe, welche mit einem Lautstärkeregler eingestellt werden.
Mit einer Mini-USB-Verbindung kann das Soundmodul an einem PC/Laptop angeschlossen und mit der zur Verfügung gestellten Windows-Oberfläche (kostenloser Download) konfiguriert und programmiert werden.
Es können sämtliche *.wav Sounds verwendet werden. Eine Umwandlung in ein bestimmtes Format ist nicht notwendig. Alle Sounds und Einstellungen können gespeichert werden, um in anderen Modellen genutzt werden zu können.
Eine Status-LED zeigt den aktuellen Betriebszustand an (betriebsbereit, mögliche Fehler, mit PC verbunden).
Detailierte Informationen können in der Bedienungsanleitung nachgelesen werden.
Als Ergänzung zur Bedienungsanleitung haben wir ein Video erstellt, in dem die Konfiguration und Möglichkeiten gezeigt werden. zum Video
Bediengungsanleitung / Installationshilfe Anschluss Schritt für Schritt [download]
Technische Daten SM-55:
Betriebsspannung: 5 .. 8,2V (aus Empfänger)
Betriebsspannung Verstärker: 7,4 .. 12,6V (separate Versorgung, Fahr-Akku (z.B. 2S, 3S LiPo) )
Ausgangsleistung bei 8V: 5W (Musik) / 2W (RMS) (8V, 2S LiPo)
Ausgangsleistung bei 12V: 8W (Musik) / 2,5W (RMS) (12V, 3S LiPo)
Lautsprecherimpedanz: 1 x min. 4 Ohm
Schaltausgänge: 2 x, programmierbar, Minus schaltend, max. 24V und 2A
Servoausgang: 1 x, programmierbar
Abmessungen: nur 65x35x12mm
Preis: 89,00 €
incl. Anschlußkabel
zzgl. 5,95€ Verpackung und Versand in Deutschland, abweichende Versandkosten in andere Länder
